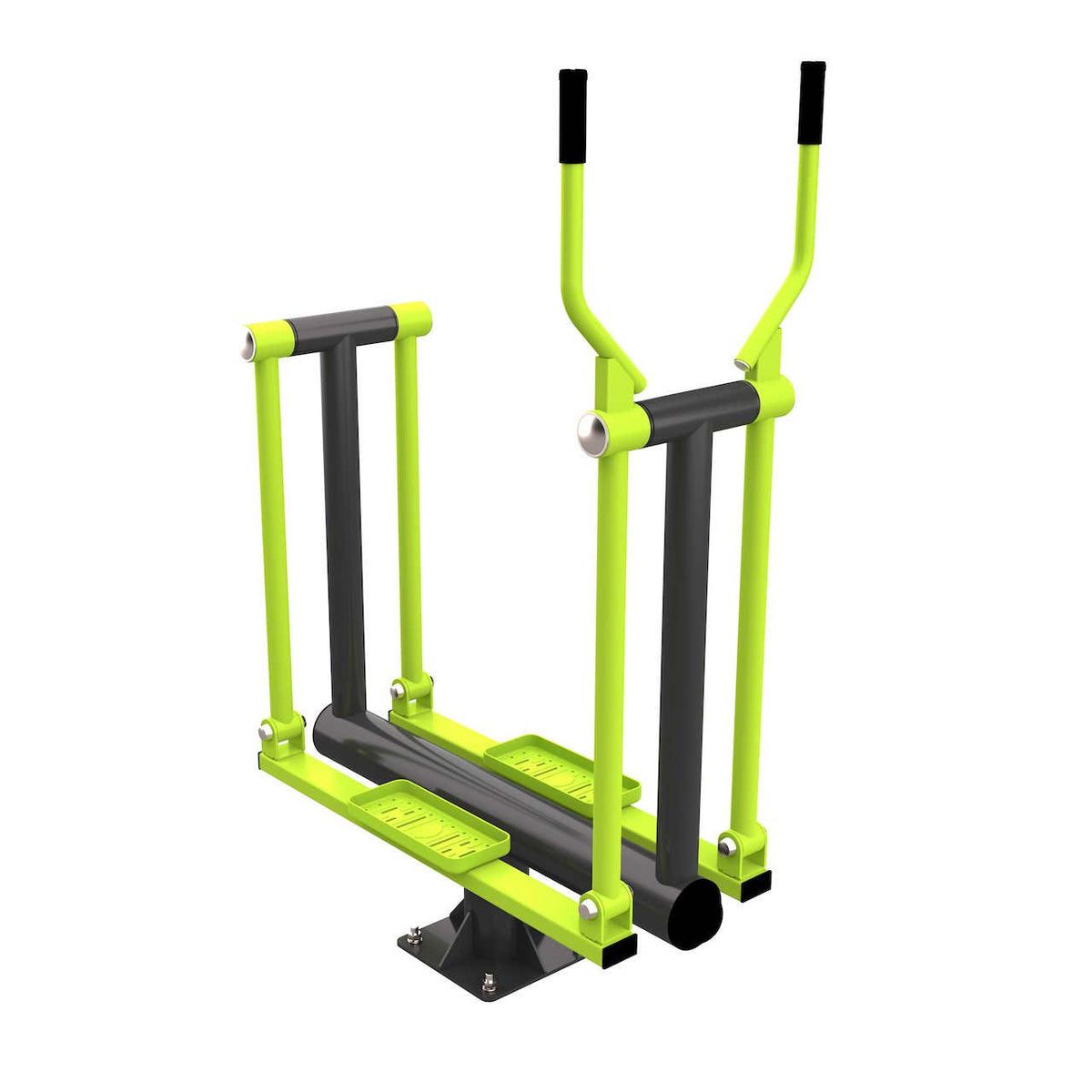

Уличный тренажер лыжник Smart-1020

Конструктивно тренажёр состоит из рамы, лыж и рычагов, связывающих лыжи и раму. За счёт применения специально разработанных узлов с ограничением вращения, в конструкции отсутствуют открытые отбойные элементы, что ведёт к уменьшению травмоопасности. Все детали тренажёра окрашены порошковой краской на полиэфирной основе. Торцы труб закрыты пластиковыми заглушками. Рукоятки, выполненные из полиэтилена низкого давления, закреплены заклепками.

• Монтаж тренажера производится на закладную, забетонированную заранее.
• Цвет неподвижных металлических элементов – графит. Цвет подвижных металлических элементов – PANTONE 382C.
• Длина тренажера – 1200 мм; ширина тренажера – 580 мм; высота– 1570 мм. Размеры даны для тренажера готового к применению.
• Рама тренажера изготовлена из металлической трубы ø133 мм. с толщиной стенки 4.0 мм. В основании рамы приварена пластина размерами 304х304 мм. толщиной 8.0 мм., усиленная косынками из листа толщиной 6.0 мм. На раме располагаются оси для узлов с ограниченным вращением.
• Крепление к закладной производится пластиной в основании, с размерами 304х304 мм. Соединение тренажера и закладной происходит за счёт резьбового соединения болт-гайка М16, через четыре овальных отверстия 22х30 расположенные на квадрате со стороной 240 мм. Овальные отверстия позволяют осуществлять дополнительную регулировку тренажёра вокруг своей оси.

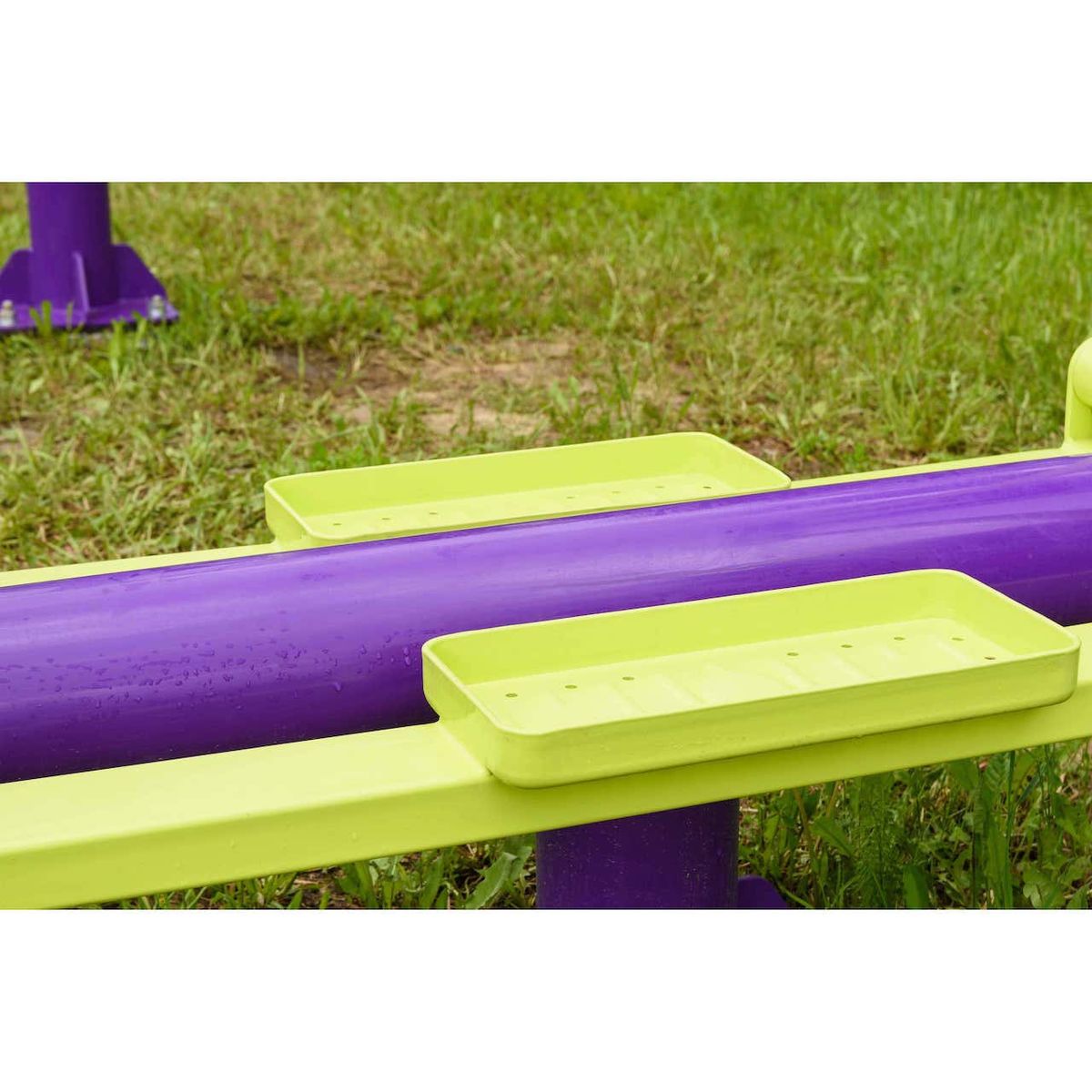

• Лыжа состоит из трубы 80х40 со стенкой 2.0 мм. с приваренными на концах кронштейнами для узлов вращения, и приваренного к трубе ногоступа. Ногоступ изготовлен из стального листа толщиной 4.0 мм. и получены при помощи холодной штамповки, с буртиком 21 мм. радиусом перехода 9 мм. Ногоступ имеет габаритные размеры: 150х350 мм.
• Рычаги выполнены из труб ø57 мм. с толщиной стенки 3.0 мм. с узлами вращения на подшипниках качения, защищённых от воды манжетами. С одной стороны, рычаг имеет простой узел вращения, с другой стороны узел с ограниченным вращением, специально разработанный для применения на уличных тренажерах. Узел имеет цельнолитой корпус, с специальными перемычками для установки отбойников. В корпусе располагаются 3 пары отбойников двухстороннего действия, и четыре оси.  На одном из рычагов располагаются ручки, изготовленные из гнутой, радиусом изгиба 90 мм, трубы ø33 мм. и толщиной стенки 3,2 мм.

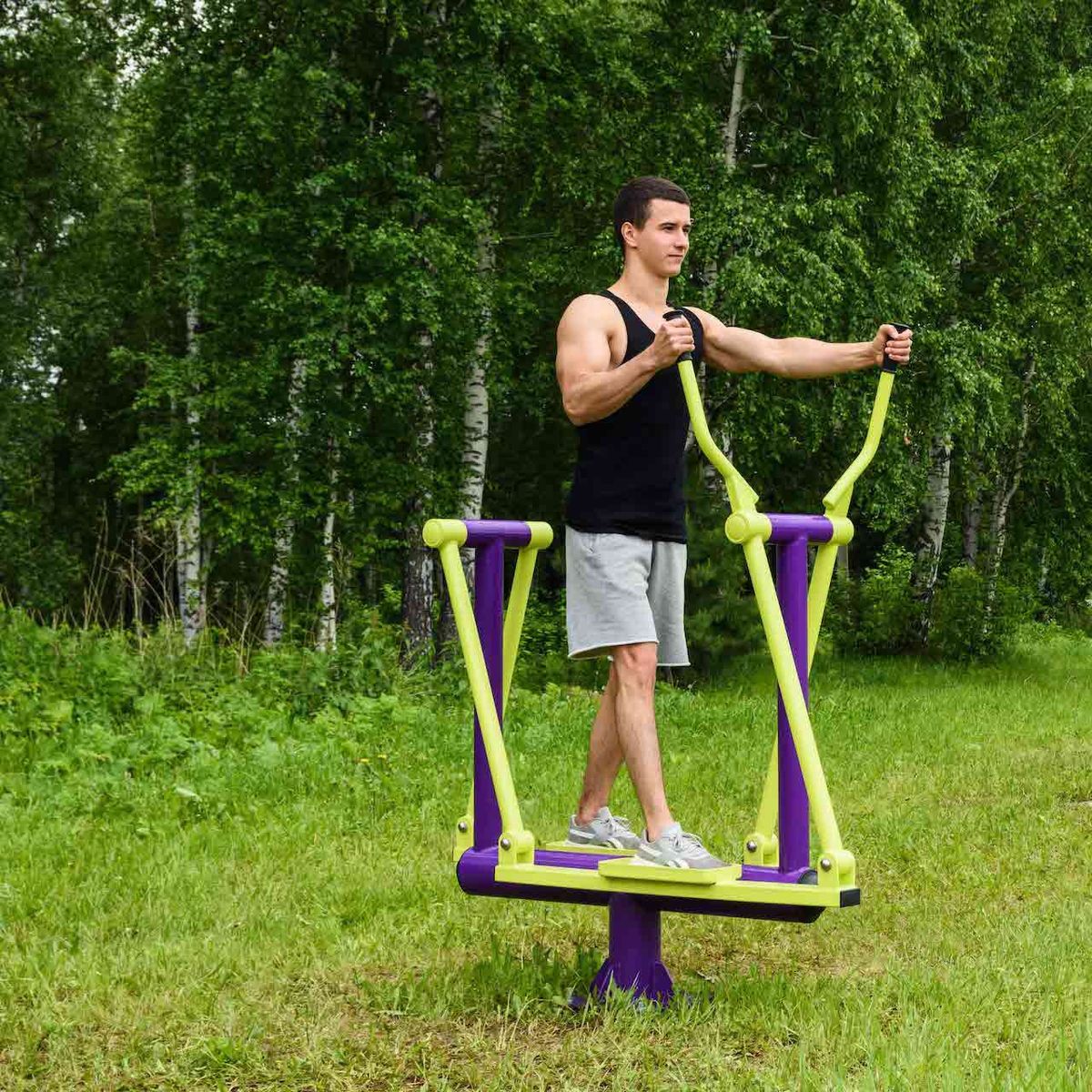

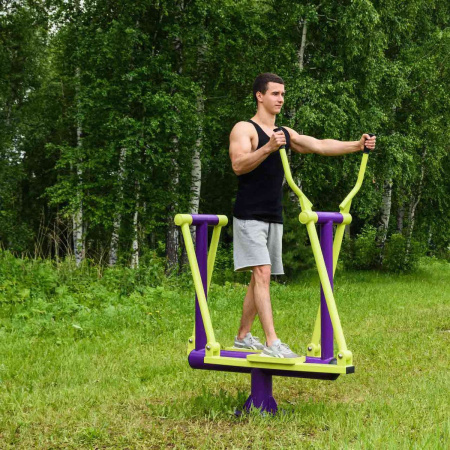

• Рычажная система позволяет осуществлять движение занимающегося по сложной траектории

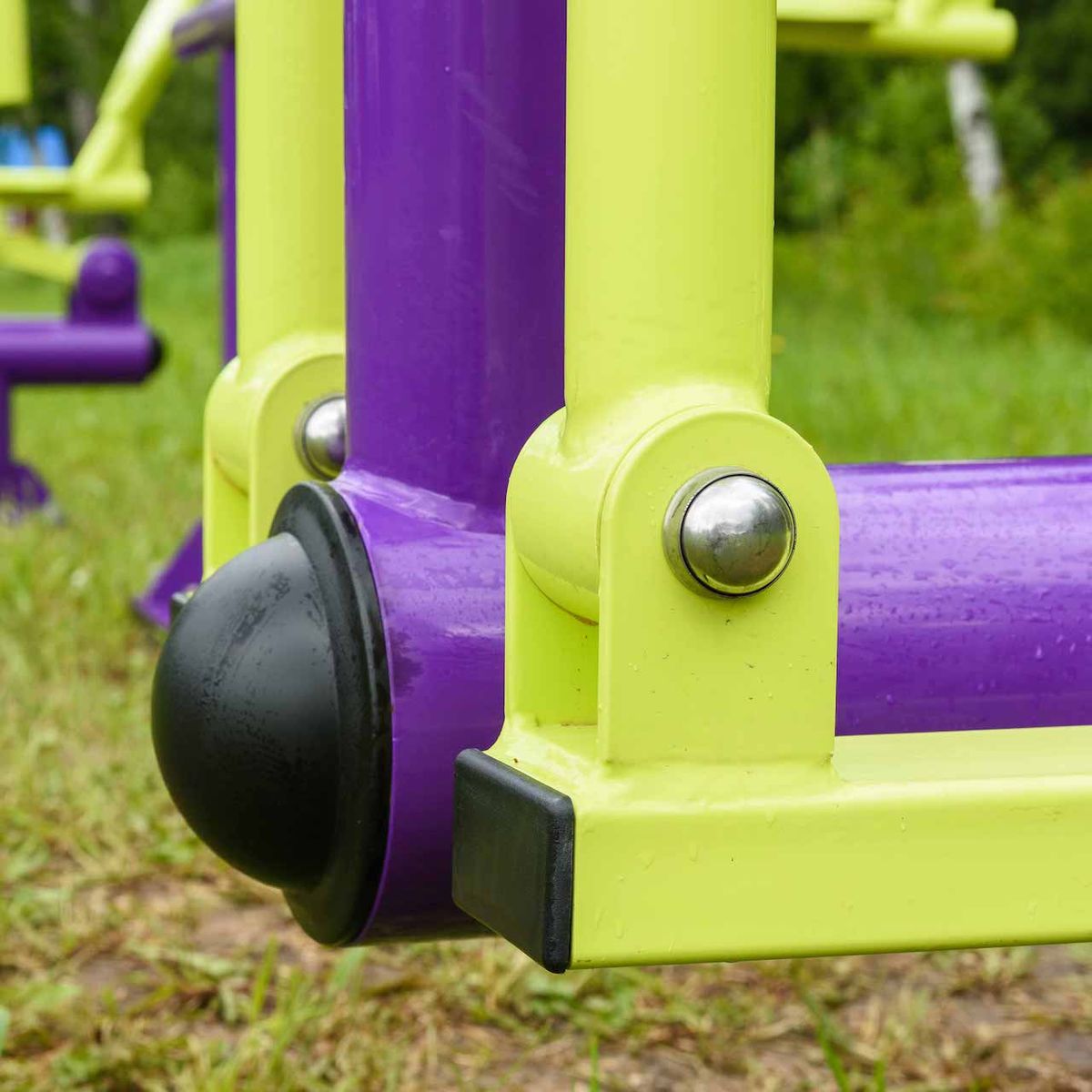

• Все болтовые соединения защищены антивандальными, хромированными, составными заглушками, выполненными из стали толщиной 1 мм.
• Закладная выполнена из трубы 80х80, стенка 3.0 мм. с приваренной пластиной толщиной 8.0 мм., и усилена косынками из листа 6 мм. толщиной. Крепёжные элементы – болты М16 установлены через отверстия в 8 мм. пластине и приварены.
• Все детали получены при помощи лазерной резки, и имеют высокую точность и повторяемость. Что значительно облегчает сборку и установку тренажёра.

• Рама.
• Лыжи.
• Рычаги.
• Рычаг с рукоятками.
• Закладная.

Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств и не ухудшающих качество изделия.
